Vargšo Žmogaus Polaroidas

Savadarbis momentinis fotoaparatas su termospausdintuvu geltoname ir juodame korpuse
Skirtingai nei Polaroidas, šis fotoaparatas naudoja čekių spausdintuvą - tokį pat, kuris tau parduotuvėj atspausdina ką ir už kiek pirkai. Nuotraukų kokybė nėra tokia pati kaip Polaroido, bet šios, sakykim, turi savotiško žavesio.
Vargšo žmogaus Polaroidas nereiškia, kad šitas aparatas yra itin pigus, gal labiau papigiai sukurtas, nes pačios dalys man kainavo daugiau nei pigiausias Polaroidas.
Nors dalys kainavo ir daugiau, bet galiausiai išeis sutaupyt ant pačių nuotraukų - Polaroido nuotrauka kainuoja maždaug 1 eurą, o mano fotoaparato nuotrauka - mažiau nei 1 centą (50 metrų čekių popieriaus rulonas kainuoja porą eurų).

Kamera

Šnekant apie kamerą, turiu paminėti, jog ji yra prijungta prie mažo kompiuterio, kuris apdoroja nuotrauką ir nusiunčia ją spausdintuvui.

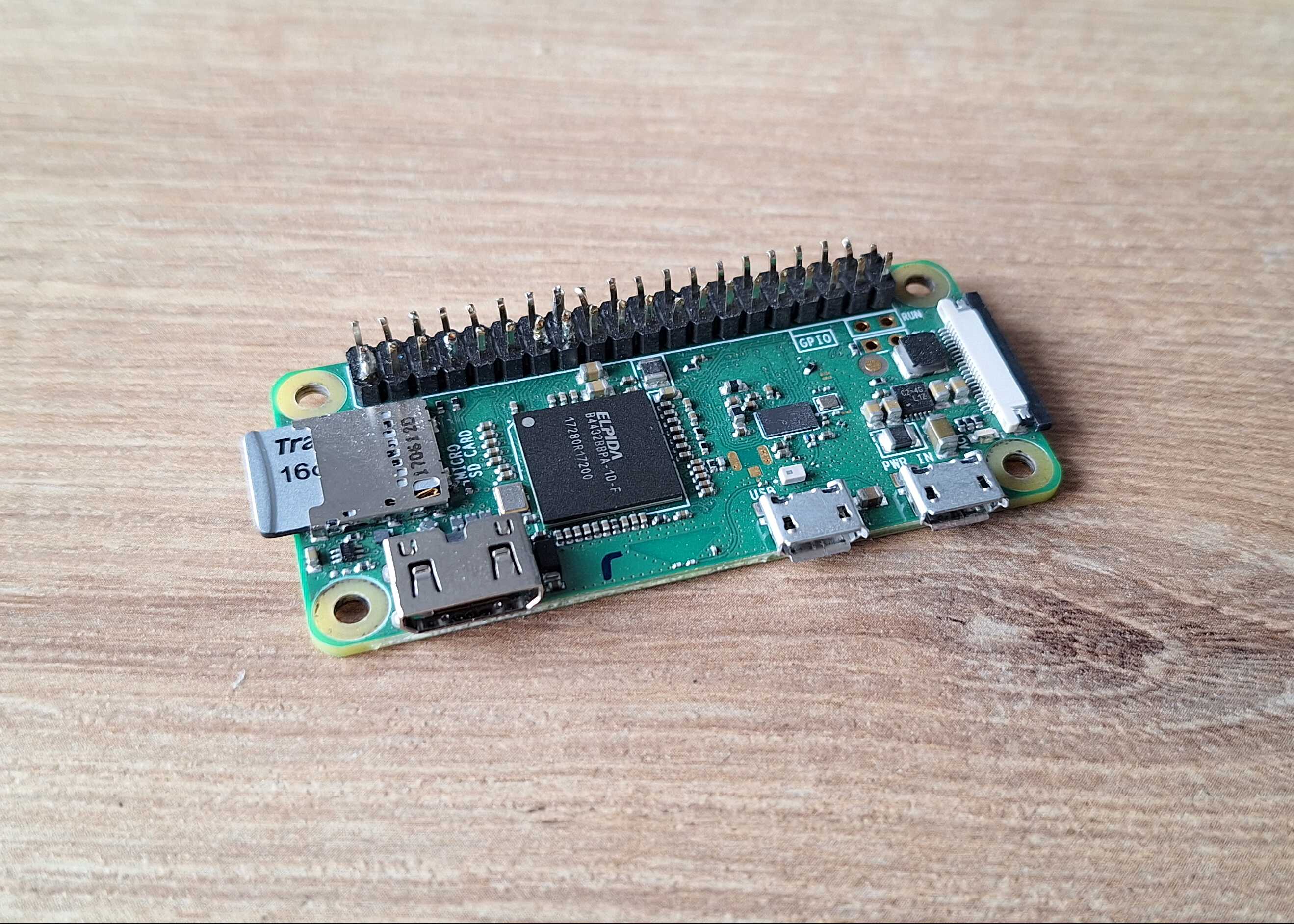

Raspberry Pi Zero kompiuterio plokštė
Kompiuteris - Raspberry Pi Zero
Tai yra tikras kompiuteris, toks pat kaip tavo laptopas ar stacionari dėžė, gal ne toks galingas (nebent nekeitei kompo jau 25 metus), bet vis tiek kompiuteris - gali prijungti ekraną, klaviatūrą, pelę, taip pat yra bluetooth ir wifi. Be viso to, prie jo galima prilituot lempų, mygtukų, sensorių ir užprogramuot juos, kad vykdytų tavo technologines užgaidas.

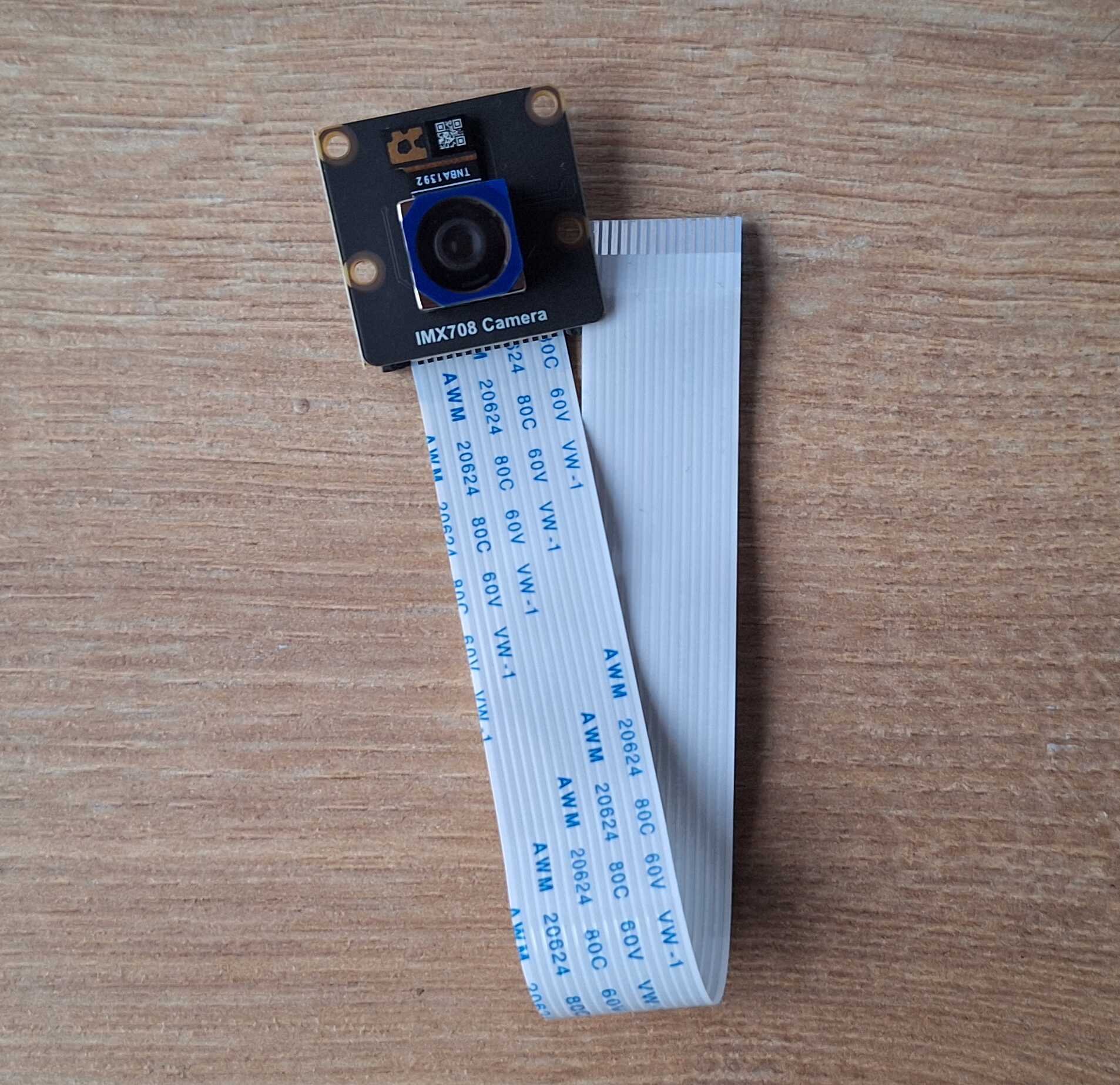

Taip pat yra jam skirtas kameros modulis, lengvai naudojamas ir neužima daug vietos.
Raspberry Pi kameros modulis su plokščiuoju laidu
Raspberry Pi kamera su laidu

Elektra

Kompiuterį gali pajungti į rozetę, tačiau toli nuo jos nepafotografuosi, nebent turi labai ilgą elektros laidą. Labai ilgą.
Arba gali nusipirkti pakraunamą batareiką, įtampos keitiklį, krovimo valdiklį ir pasigaminti pakrovėją pats.

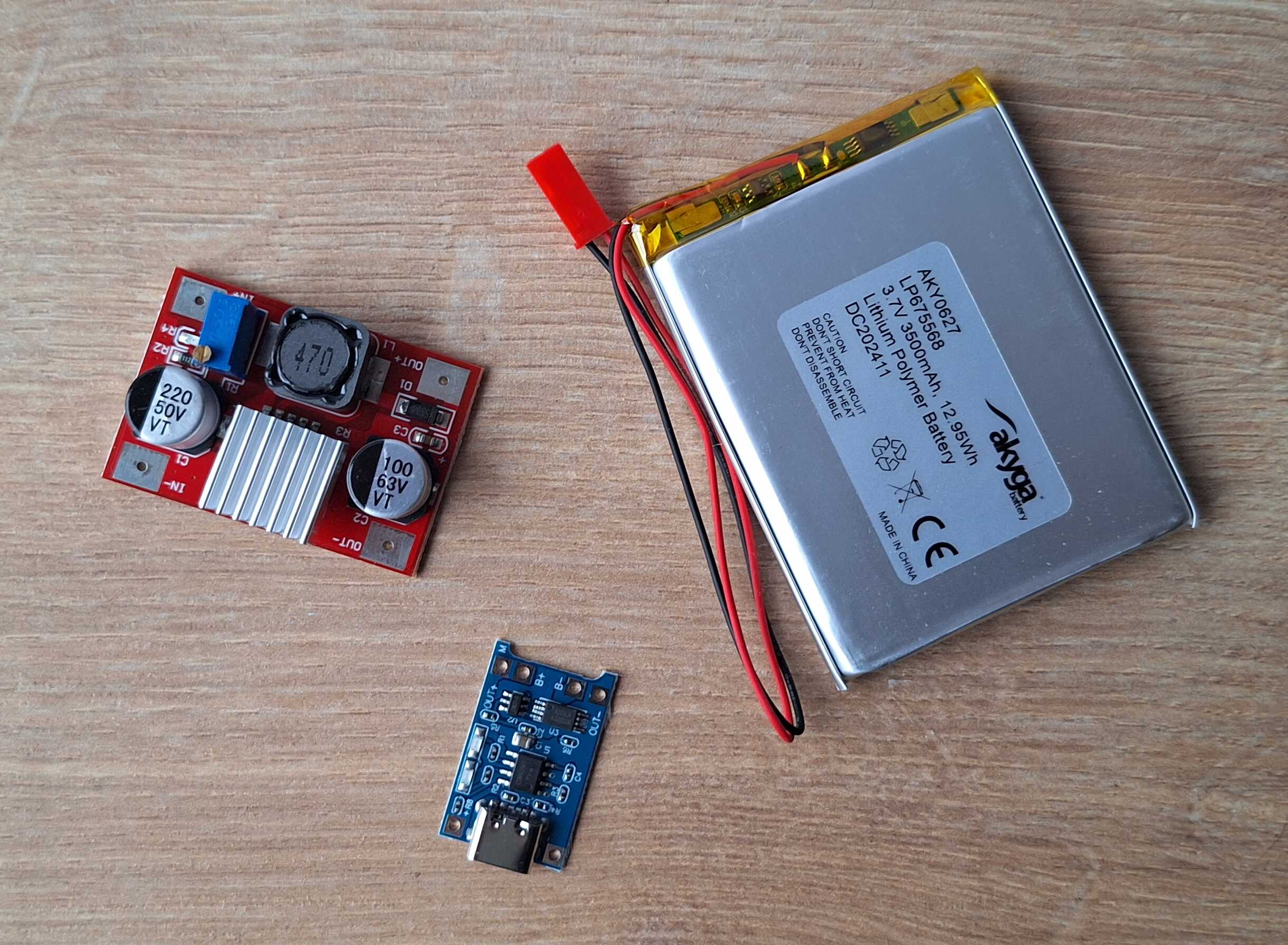

Savadarbio maitinimo šaltinio dalys: baterijos, įtampos keitiklis ir krovimo valdiklis
Savadarbio pakrovėjo dalys

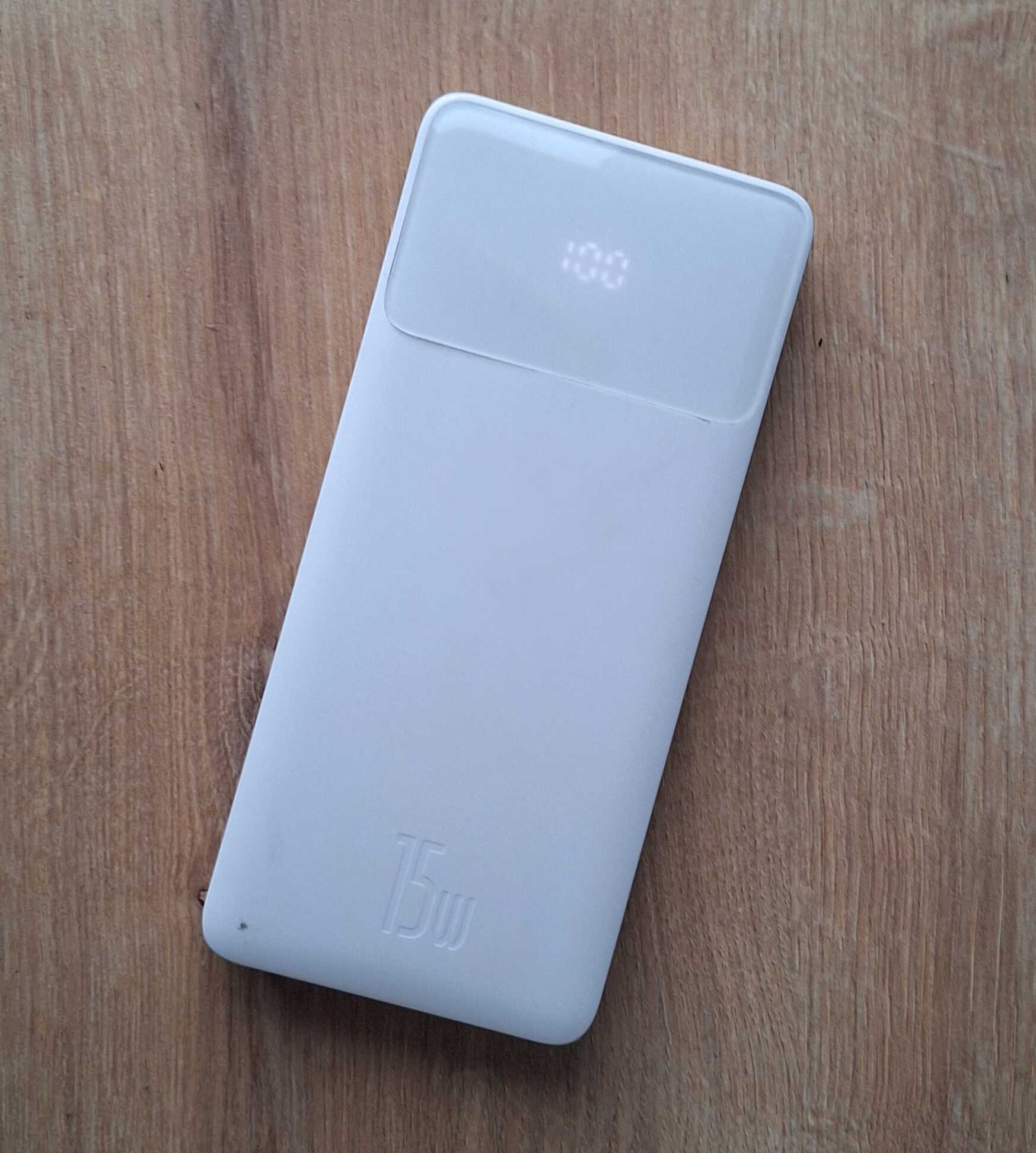

Kad nereikėtų nešiotis elektros laido ritės ar montuoti batareikų pakrovėjo pačiam, gali įsigyti power banką, ką aš ir padariau. Kažkodėl tai kainavo mažiau nei atskiros dalys.
Parduotuvinis power bankas su baterijos įkrovos indikatoriumi
Power bankas, taip pat rodo baterijos įkrovos lygį
Susirask įrankių, apsauginius akinius ir būk budrus, kada besi kažką aštraus į power banką - jei pradursi pačią bateriją, bus kaip žvakutė ant torto, kurios neįmanoma užpūst, tik žymiai blogiau. Daugumą degančių dalykų gali užgesinti su kibiru vandens, tačiau šitoj situacijoj reikės kibiro smėlio, kad, tiesiogine prasme, uždusintum ugnį.

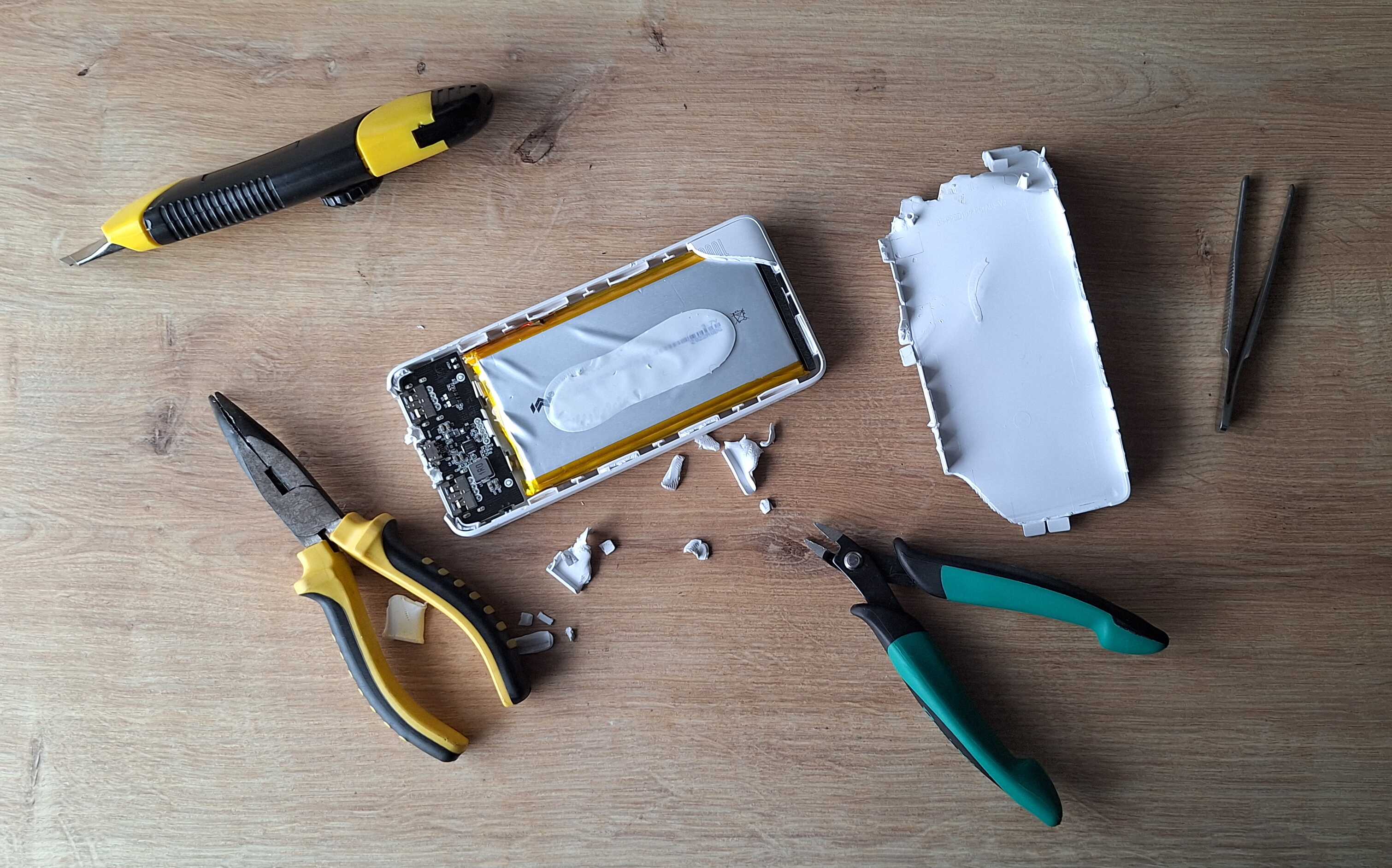

Pusiau išrinktas power bankas ant darbo stalo
Power bankas pusiau išrinktas, liepsnų nėra

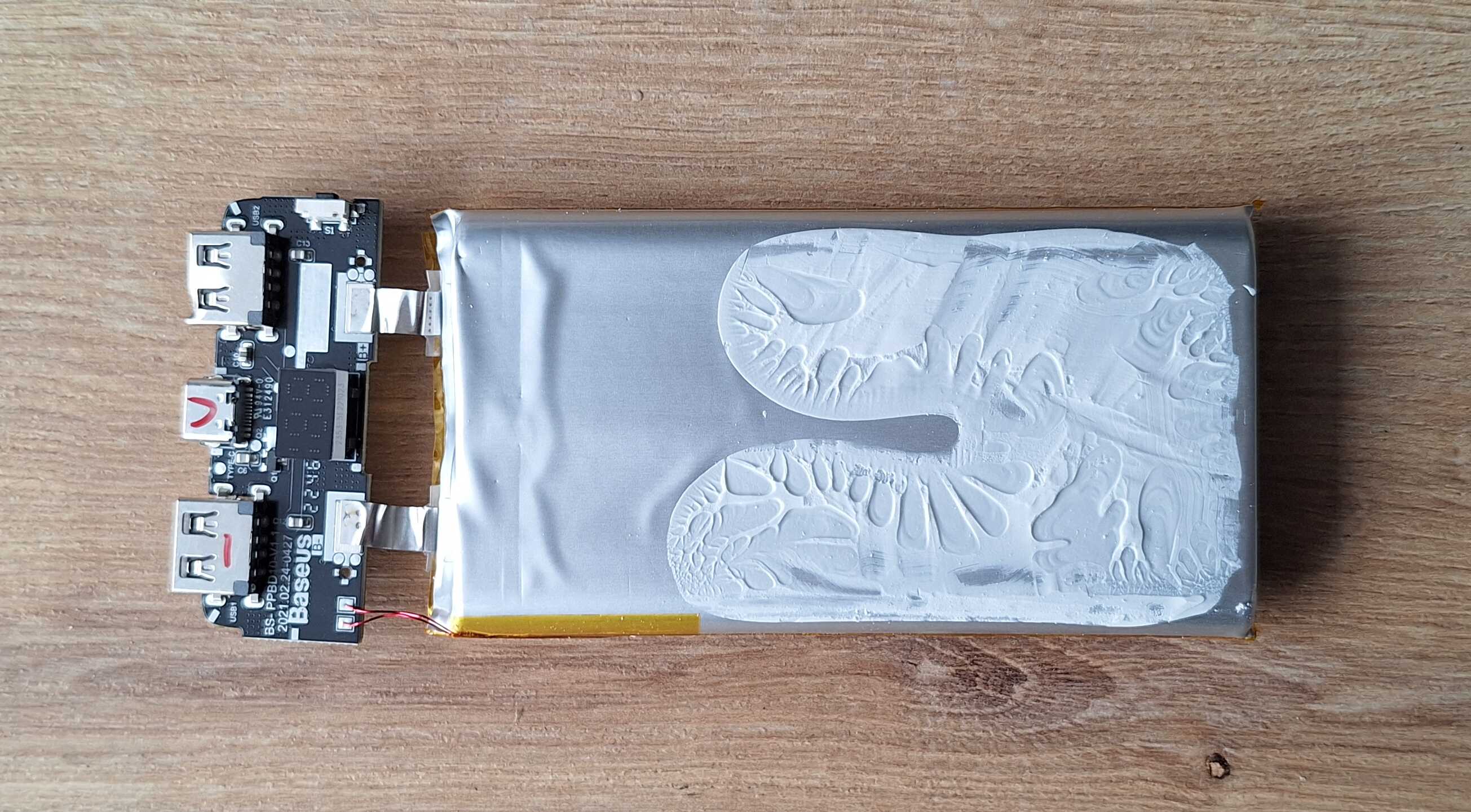

Išrinktas power bankas, matosi baterija ir grandinės plokštė
Išrinktas power bankas, vis dar be liepsnų

Spausdintuvas

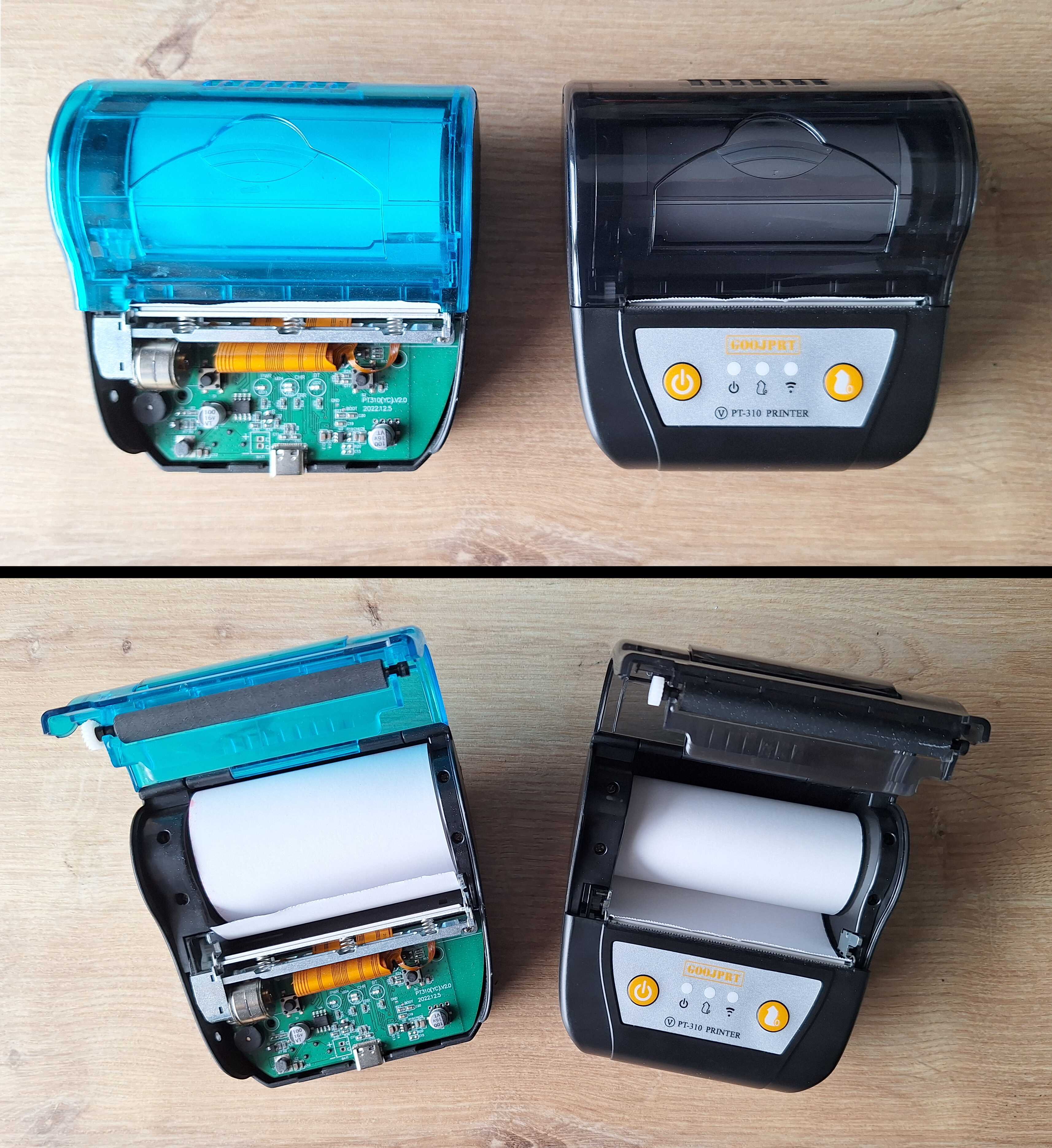

Šis spausdintuvas nėra ypatingas - jis tiesiog mažas, reikalauja specifinio popieriaus ir vietoj rašalo spausdina kaitindamas popierių. Gerai, gal kažkiek ir ypatingas... bet kokiu atveju - štai keli spausdintuvai, kuriuos turiu.
Du maži termospausdintuvai, naudojami fotoaparate
Pamiršau padaryti nuotrauką prieš pradėdamas lukštenti vieną iš spausdintuvų
Norint prisijungti prie spausdintuvo, galima naudoti laidą arba bluetooth. Teoriškai gali padaryti nuotrauką su telefonu ir ją nusiųsti spausdintuvui per bluetooth, bet praktiškai tai neturėsi progos pabandyt išrinkti power banką ir padegt namus - pasirinkimas aiškus.
Po teisybei, nelabai daugiau ką turiu pridėt - pirkau juos iš Kinijos, vienas kainavo 20 eurų, kitas 60, turėjo būti vienodi, bet žinoma taip nebuvo. Jei nori įsigyti pats – ieškok modelio "PT-310", ir eee, sėkmės.

Dėžė

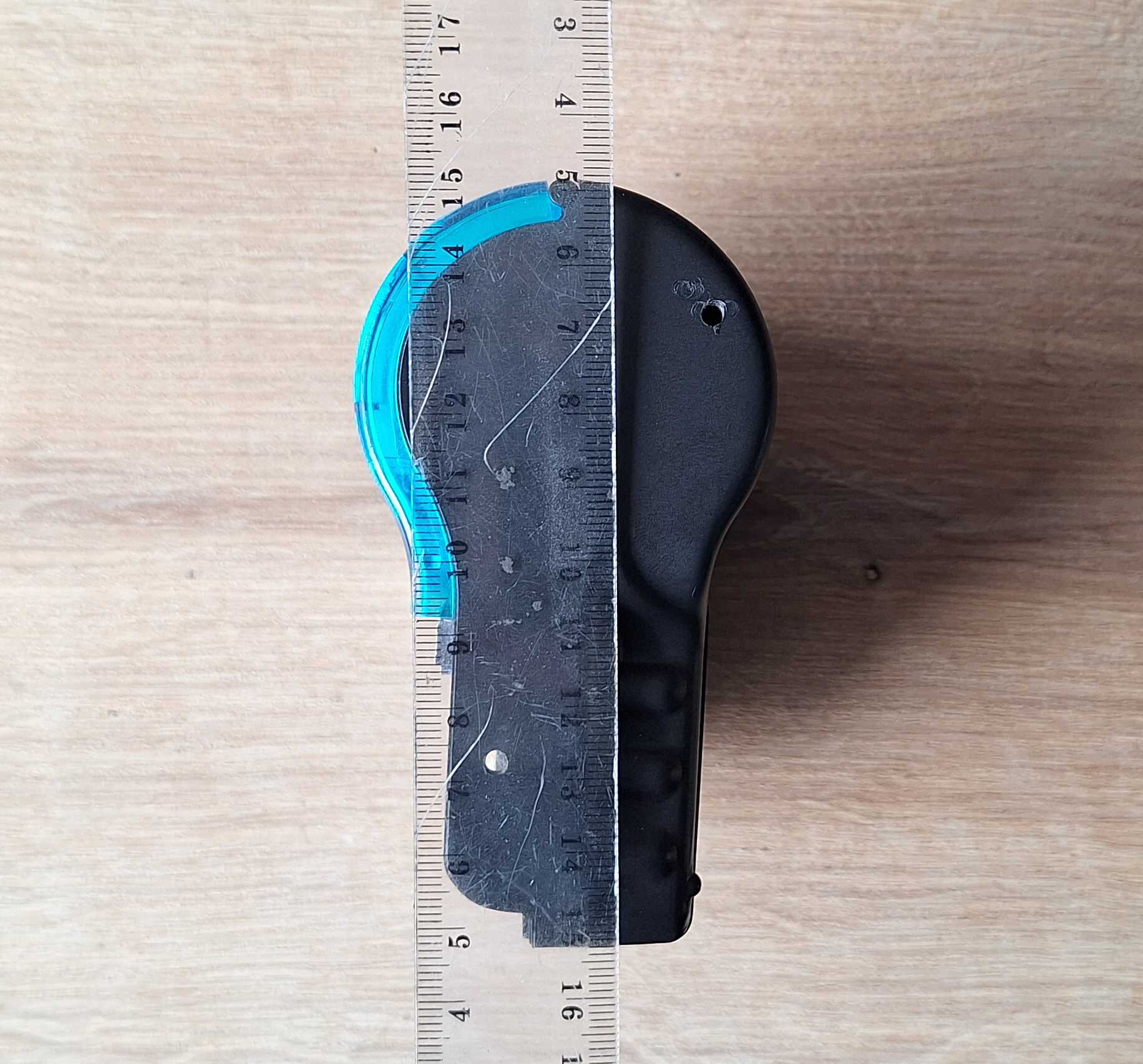

Susiradau liniuotę, kad galėčiau išmatuot šitą kreivos formos spausdintuvą.
Termospausdintuvas, matuojamas liniuote
Galėjo padaryti kvadratinį, bet neee
Pasinaudojau FreeCAD, kad sukurčiau dėžės modelį, ir atspausdinau 3D spausdintuvu.
Išėjo kelios dalys - į vieną įdėsiu spausdintuvą, į kitą bateriją su kompiuteriu, jos turėtų susidėt kaip sumuštinis. Taip pat mygtukų laikiklis ir kosmetinės gražuomenės.

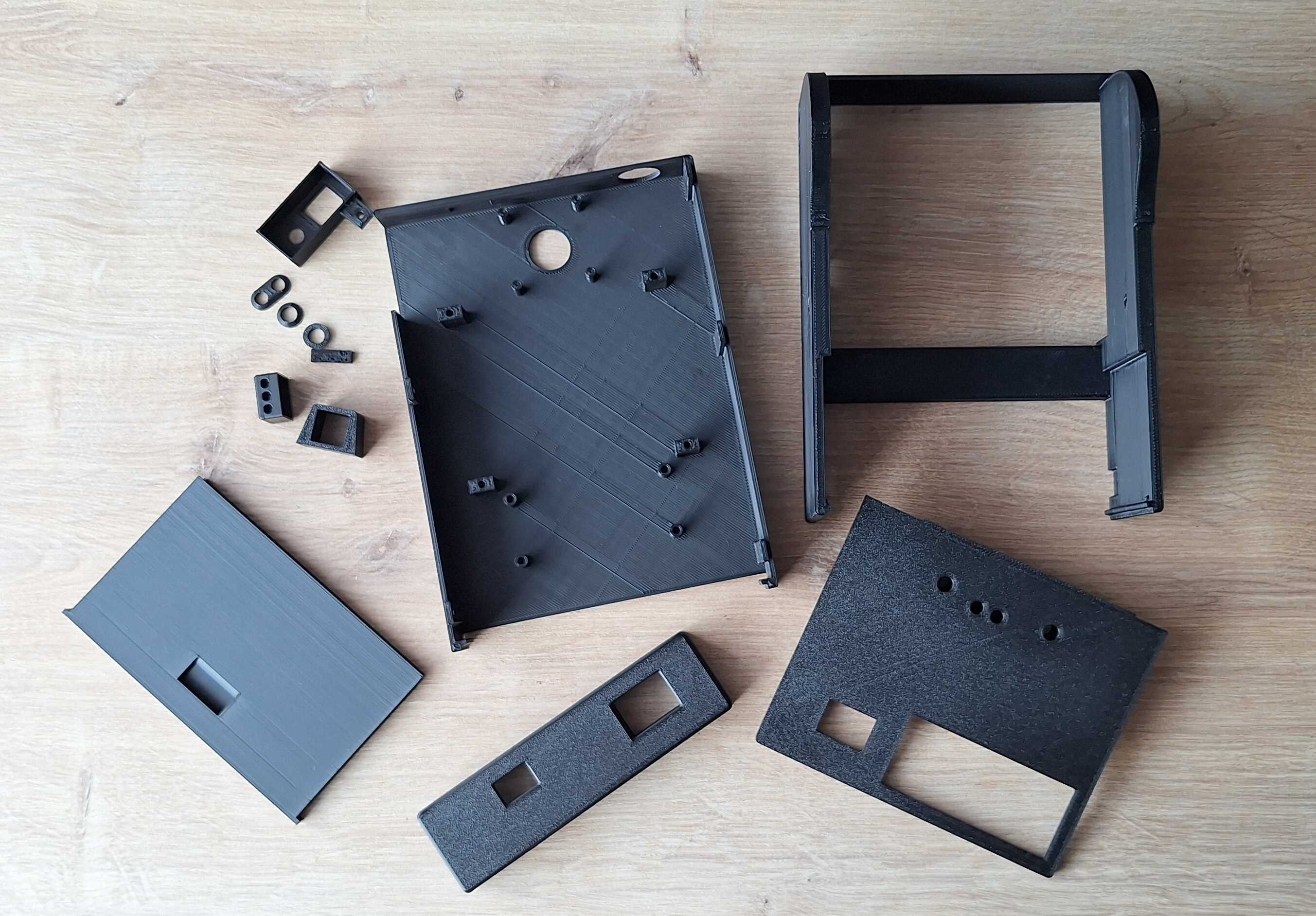

3D atspausdintos fotoaparato korpuso dalys, išdėstytos ant stalo
Pašlifavęs sudėjau viską į vietas, kad pamatyt, kaip tai atrodo.
Nušlifuotos fotoaparato korpuso dalys, sudėtos bandomajam sujungimui

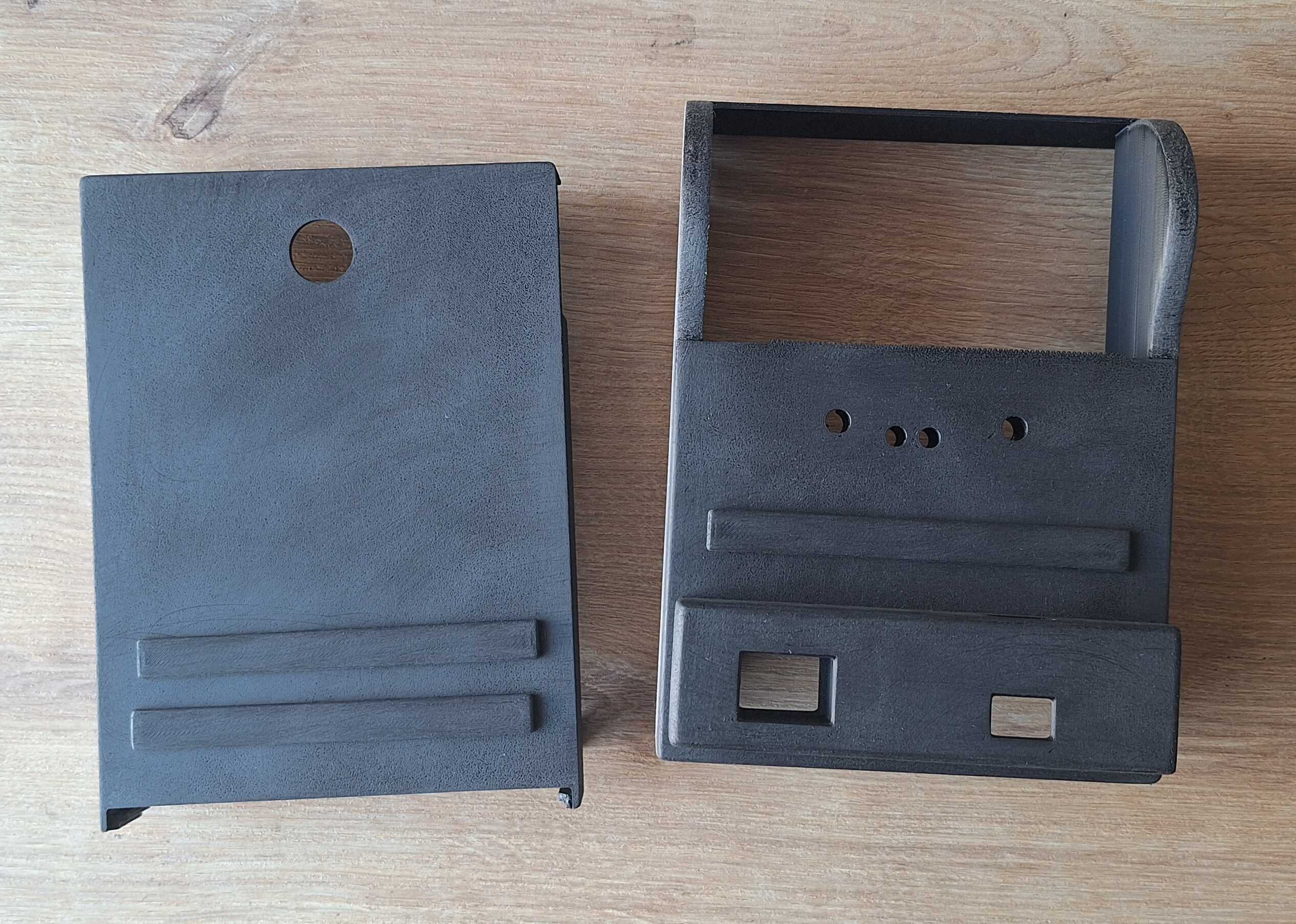

Tuomet užpurškiau glaisto, kad užkišt tarpus.

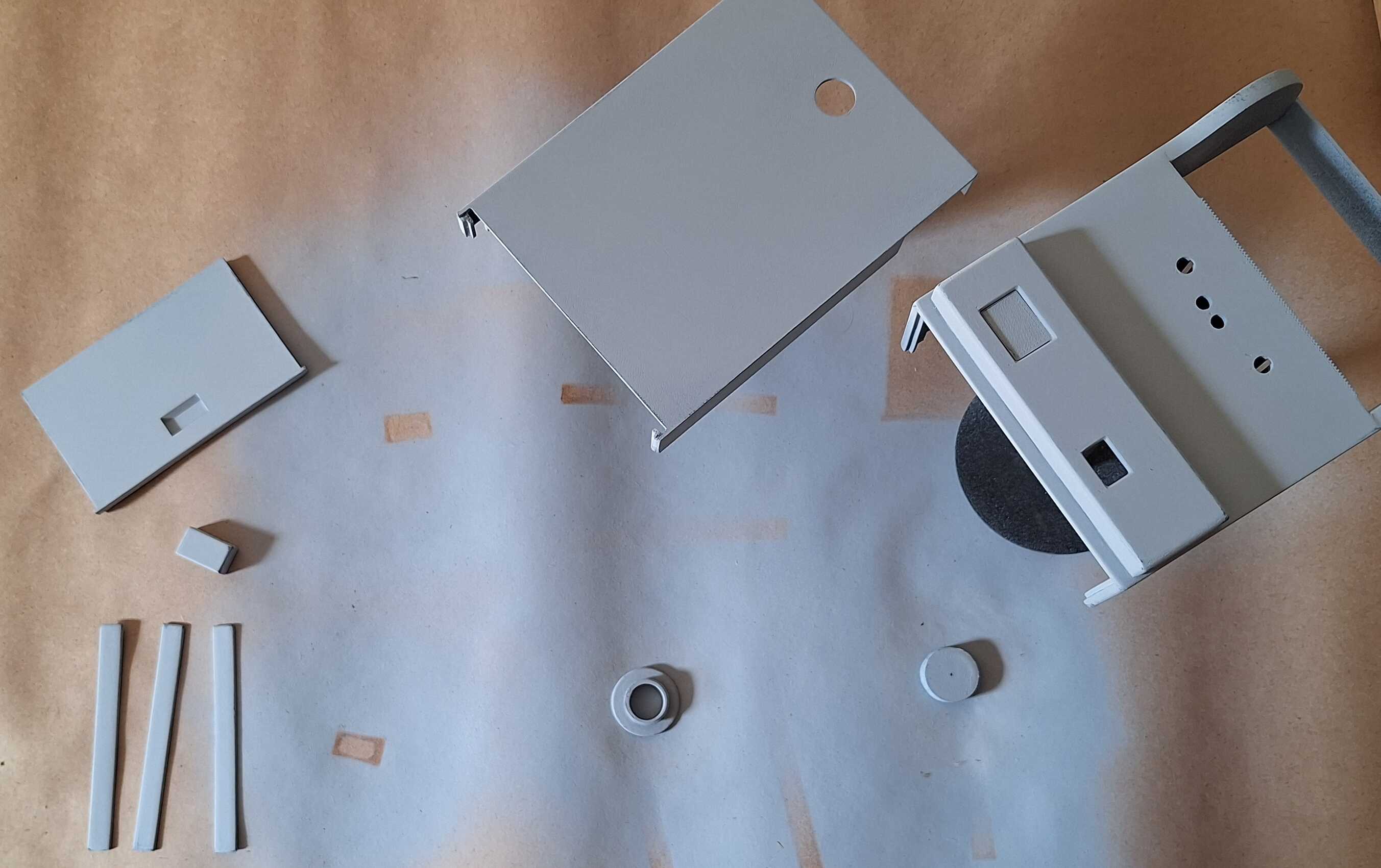

Fotoaparato korpuso dalys, padengtos pilku gruntu

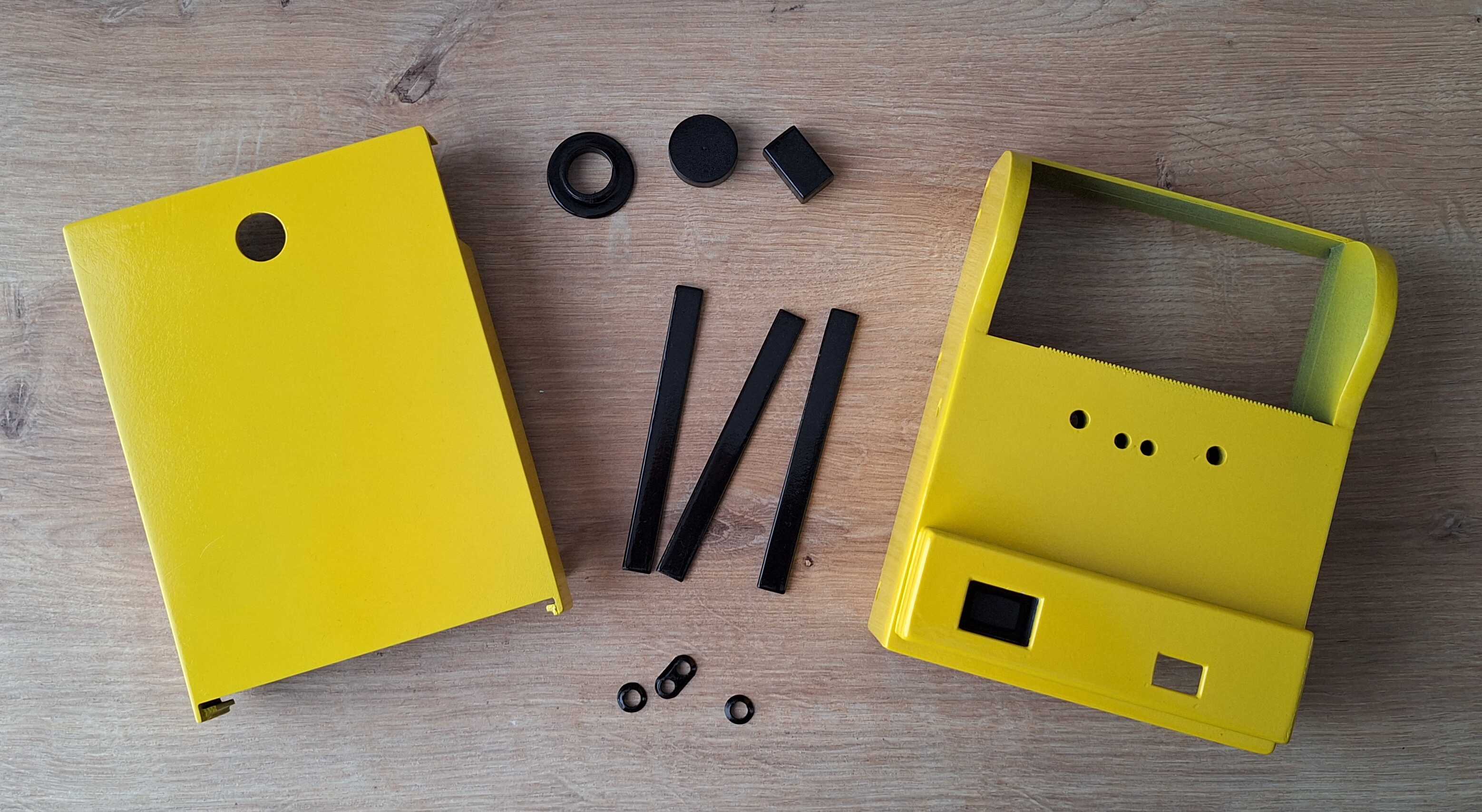

Ir galiausiai - dažai. Minty geltona su juoda atrodė gerai.
Fotoaparato korpusas, nudažytas geltona ir juoda spalvomis
Ė, ir atrodo gerai

Susirinkimas

Beliko užpilt biški klijų, įsukt kelis varžtelius, šiek tiek paprogramuoti ir susirinkimas bus įvykęs. O toliau - susirinkimo dalyviai.

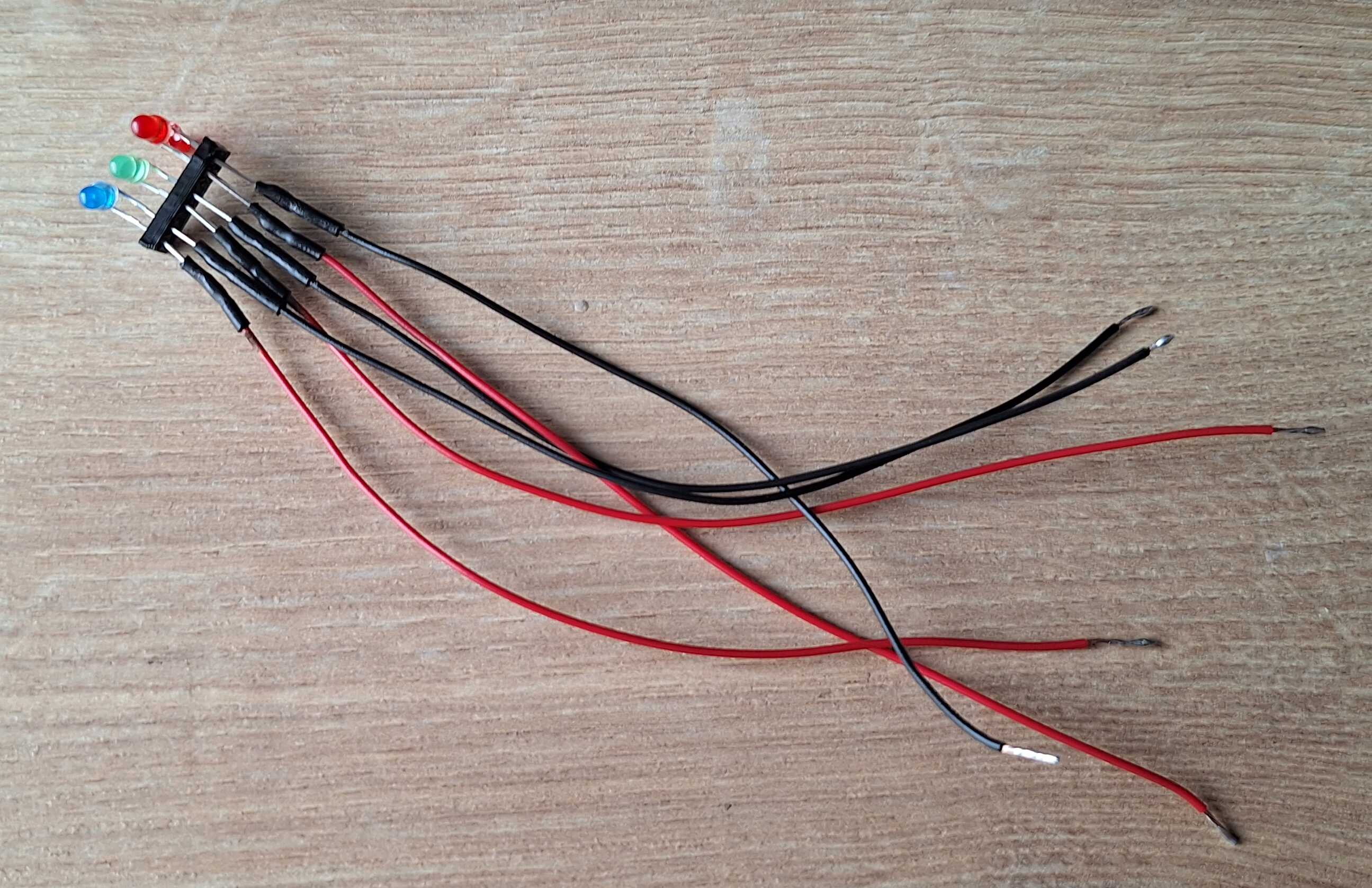

Įvairiaspalvės LED lemputės fotoaparato būsenos indikatoriams
LED lemputės, kas be ko
Įdėjau kelias lemputes, kad būtų aišku, kas vyksta. Mėlyna - elektra yra, žalia - aparatas pasiruošęs naudojimui, raudona - vyksta naudojimas (kitaip sakant, daroma nuotrauka, kai paspaudi mygtuką).

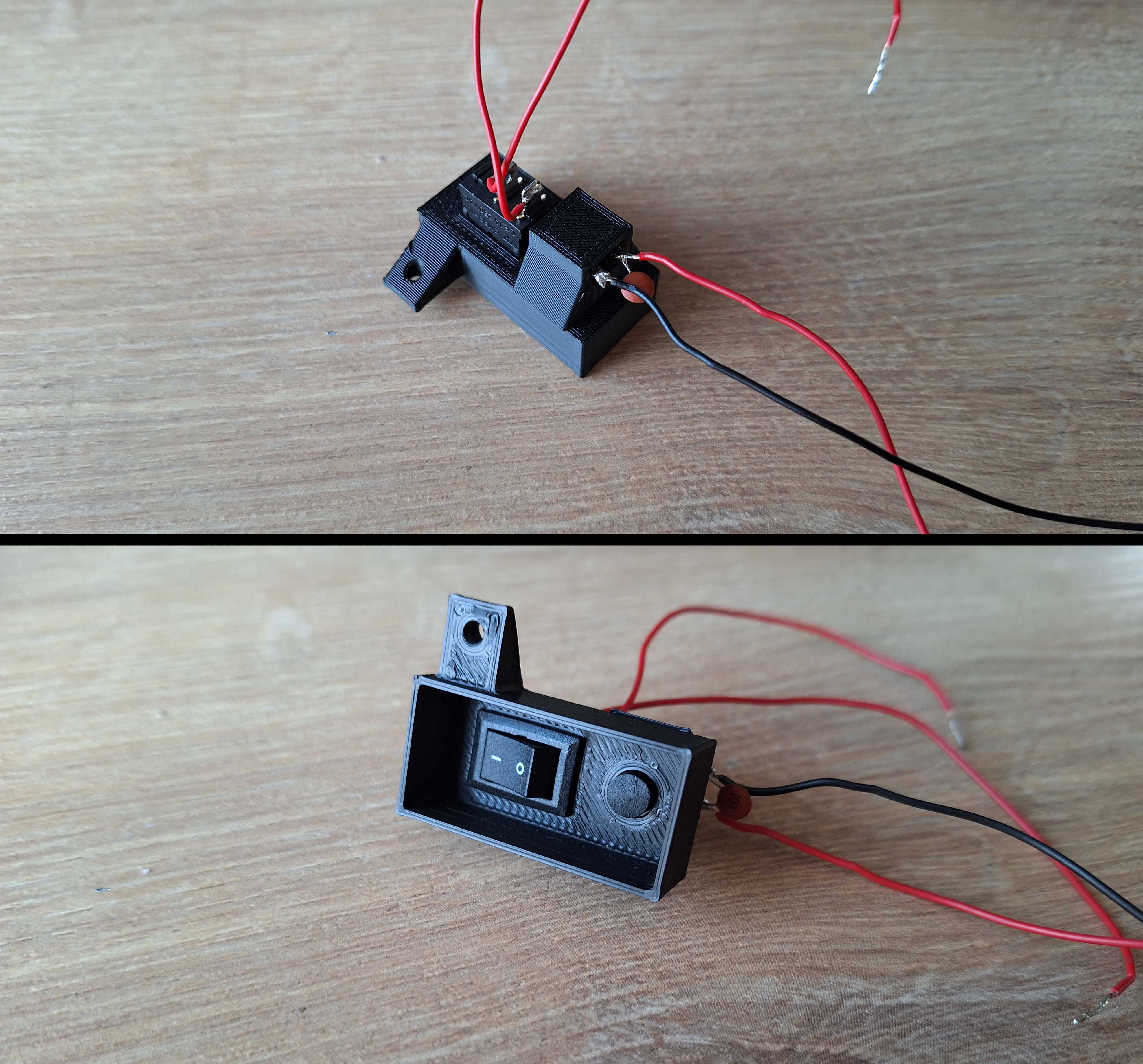

Raspberry Pi neturi įjungimo/išjungimo mygtuko. Gali išjungti ištraukęs maitinimo kabelį (nepatartina), arba įmontuot ir užprogramuot mygtuką, kuris pasakytų kompiuteriui, kad laikas pailsėti (patartina). Deja, šis mygtukas gali tik išjungti kompiuterį, bet neįjungti. Įjungimui prie maitinimo laido įtaisiau jungiklį, kurį reikia paspaust po išjungimo - jis tiesiog atjungia elektrą. Norint vėl įjungti, paspaudi jungiklį ir elektros srovė pradeda tekėti - tas pats, ką darai norėdamas uždegti šviesą tualete.
Išjungimo mygtukas ir maitinimo jungiklis, įmontuoti šoniniame skydelyje
Išjungimo mygtukas ir elektros jungiklis

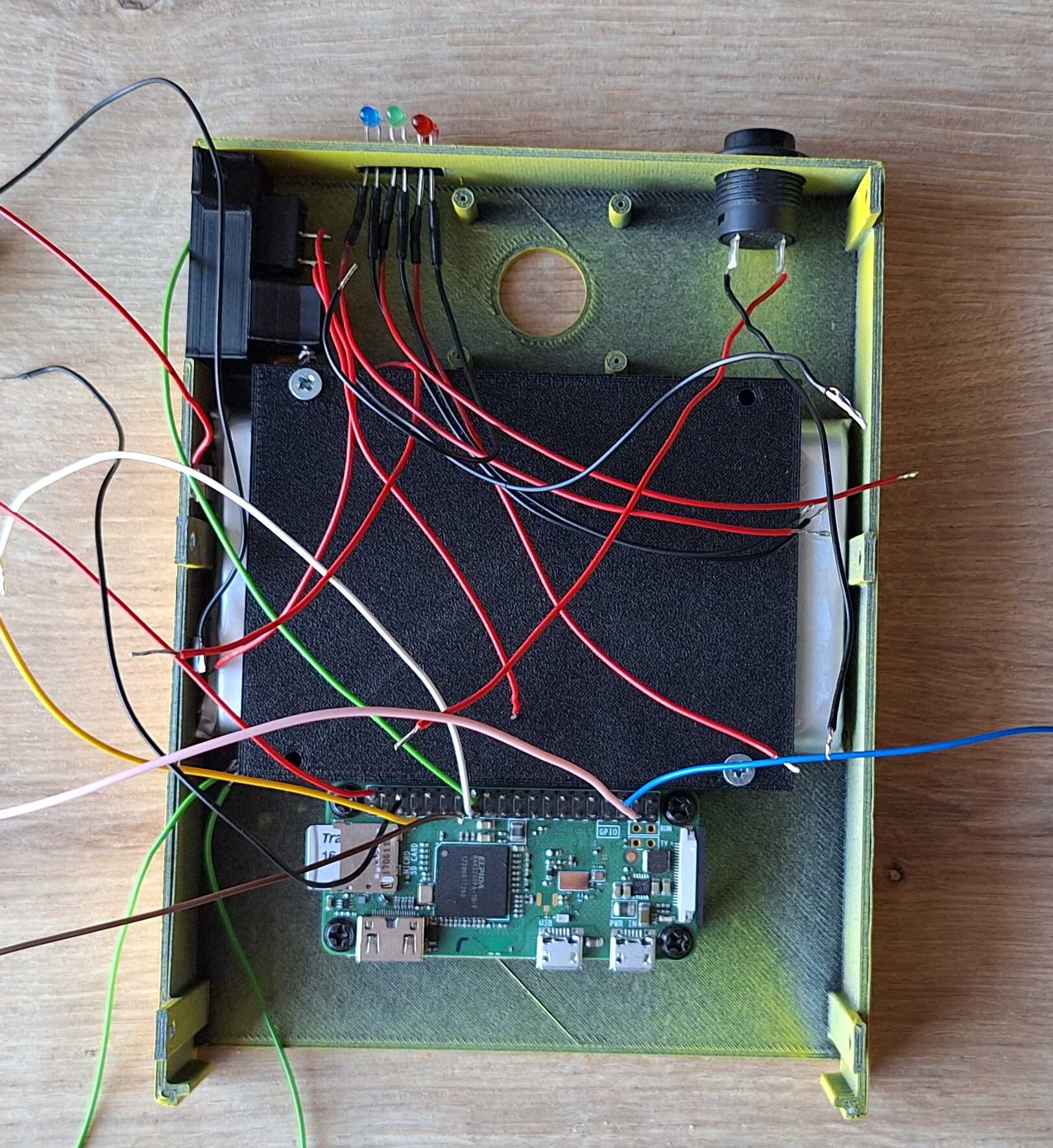

Fotoaparato priekyje dar yra mygtukas padaryti nuotraukai - jis matosi viršuj dešinėj, kartu su kompiuteriu, baterija (prispausta juoda plokštele), įjungimo/išjungimo mygtukais ir lemputėmis.
Fotoaparato priekio vidus su Raspberry Pi, baterija ir laidais
Fotoaparato priekio vidus
Gaila, kad dėl laidų kiekio tai atrodo kaip makaronų lėkštė. Geriausia, ką galėjau padaryti, tai naudoti skirtingų spalvų laidus, kad žinočiau, ką prie ko jungti.
Kitoje fotoaparato pusėje įtaisiau spausdintuvą, pragręžęs jame kelias skyles, kad galėčiau pritvirtint su varžtais.
Ten pat yra power banko modulis (išluptas iš power banko, turi ekraną ir lizdą pakrovimui) ir dar vienas mygtukas, kuris atspausdina paskutinę nuotrauką, jei norėčiau dviejų kopijų (vieną tau ir vieną man).

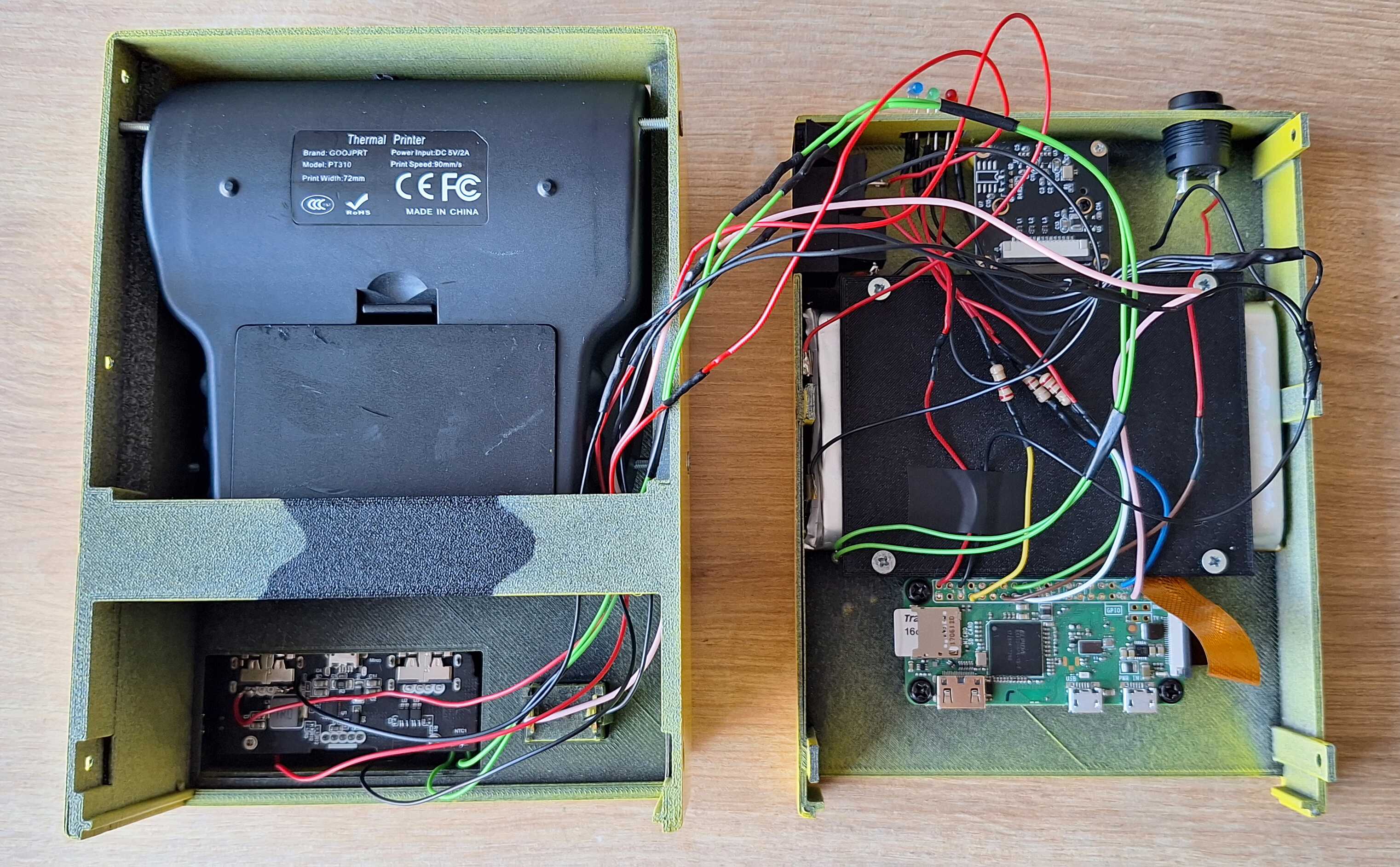

Abi fotoaparato korpuso pusės su spausdintuvu ir laidais
Zjbs, dar daugiau laidų. Du - mygtukui, keturi - elektrai ir dar pora - dalykui, kurį radau power banke - termometrui. Jei baterija perkaista, termometras tai pajaučia ir atjungia elektros srovę, kad neužsidegtų namai - ką labai vertinu, įtariu, vertina ir mano kaimynai.

Padaryk Nuotrauką

Per daug nesigilinant į detales, programavimui naudojau Python kalbą vien dėl to, kad jau yra daug kitų žmonių parašytų dalykų, kurie man lengvai leis apdoroti nuotraukas, naudoti patį Raspberry Pi ir jo kamerą. Jei smalsu - visą programos kodą gali rast žemiau.
Raspberry Pi kamera nėra bloga, bet ir ne ypatingai gera - kartais nuotrauka būna per tamsi, kartais per šviesi, todėl kode gali rasti daug funkcijų, kurios apdoroja nuotrauką, priklausomai nuo to, kiek ji yra šviesi.
Keturi tos pačios nuotraukos variantai, apdoroti skirtingais šviesumo nustatymais
Skirtingai apdorota ta pati nuotrauka. Labas, Kenny!
Per daugelį bandymų išsiaiškinau, kada su kuria funkcija apdorot nuotrauką, ir aparatas gatavas.

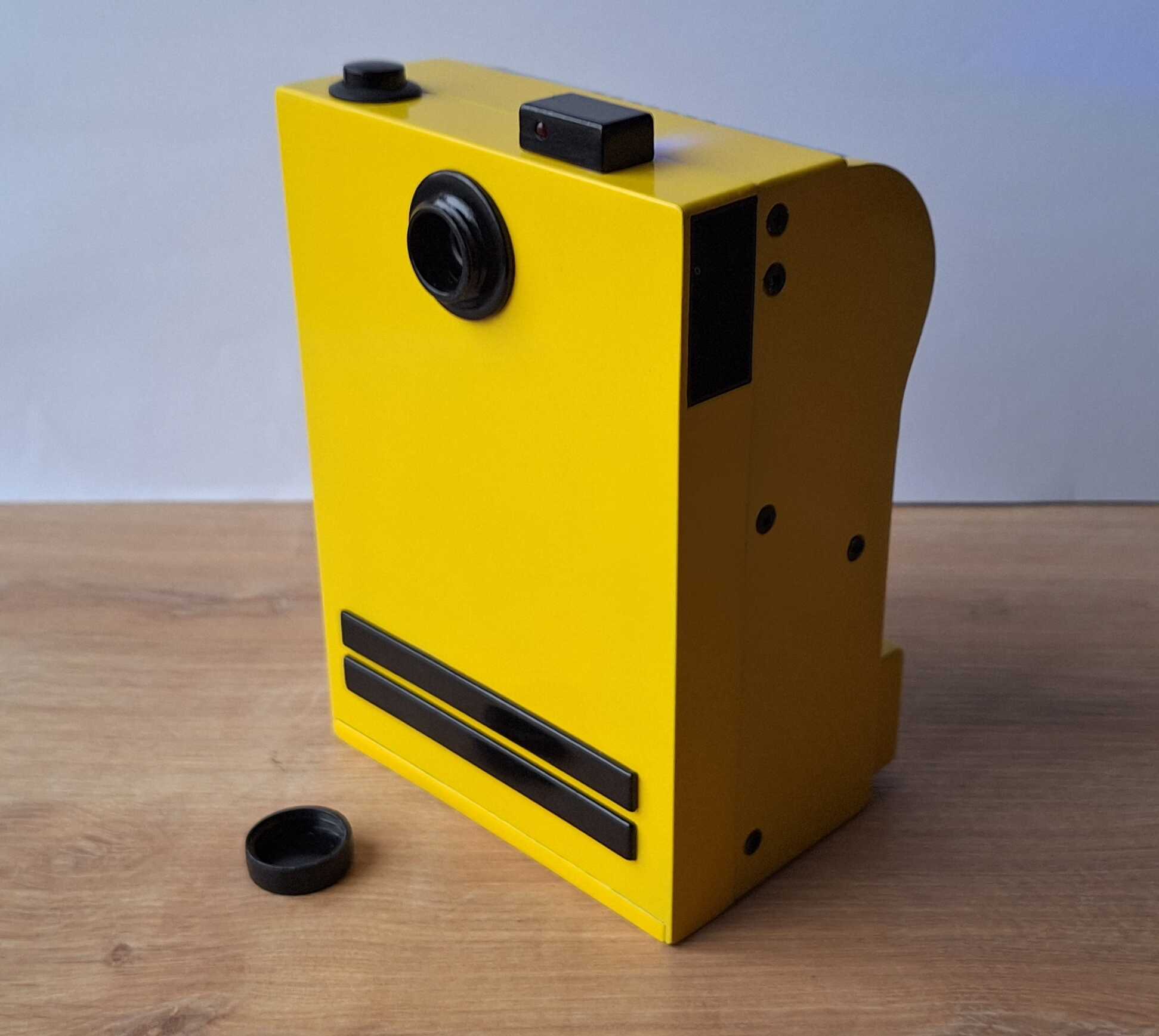

Pagaminto savadarbio momentinio fotoaparato priekis

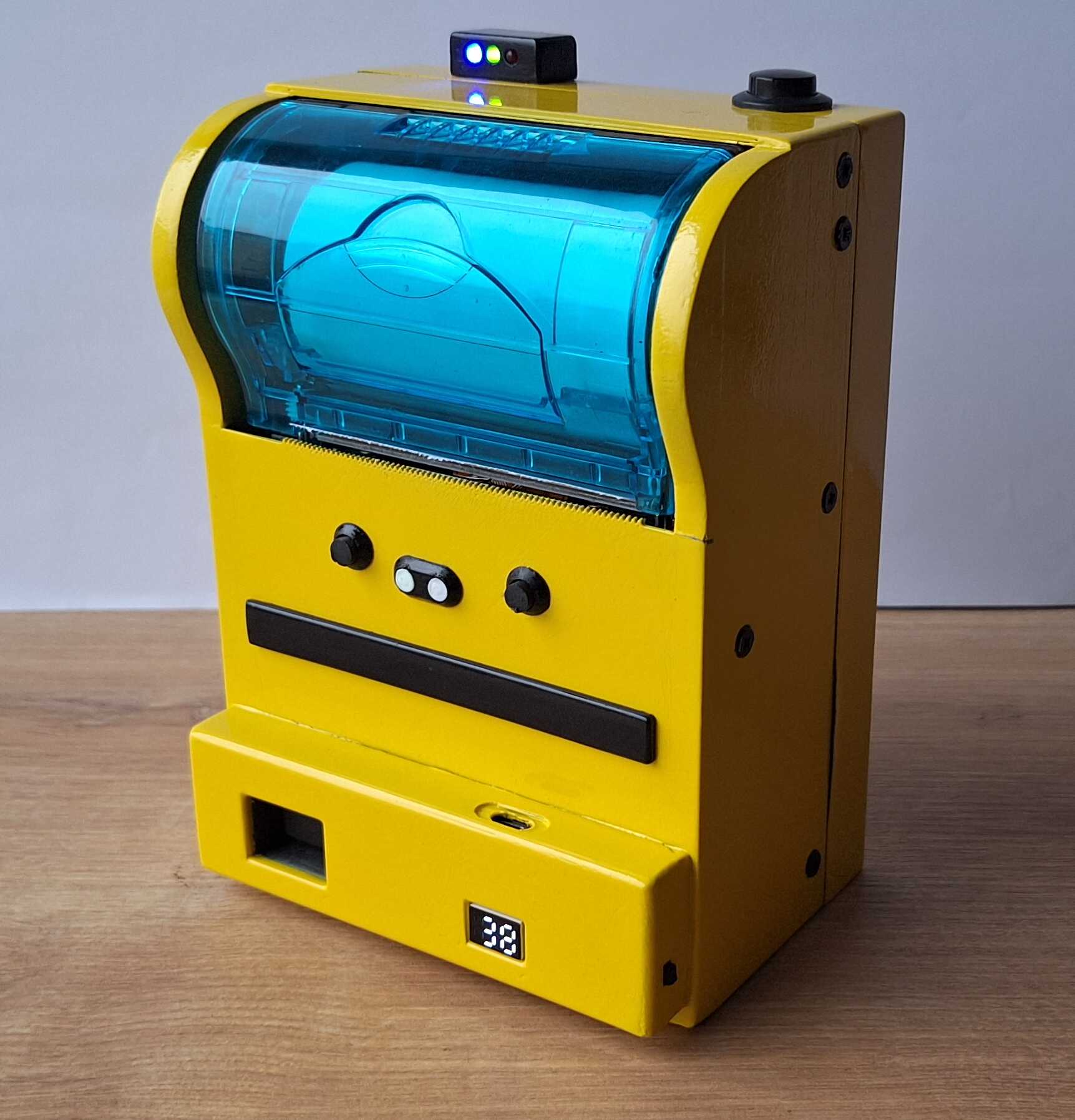

Pagaminto savadarbio momentinio fotoaparato galas

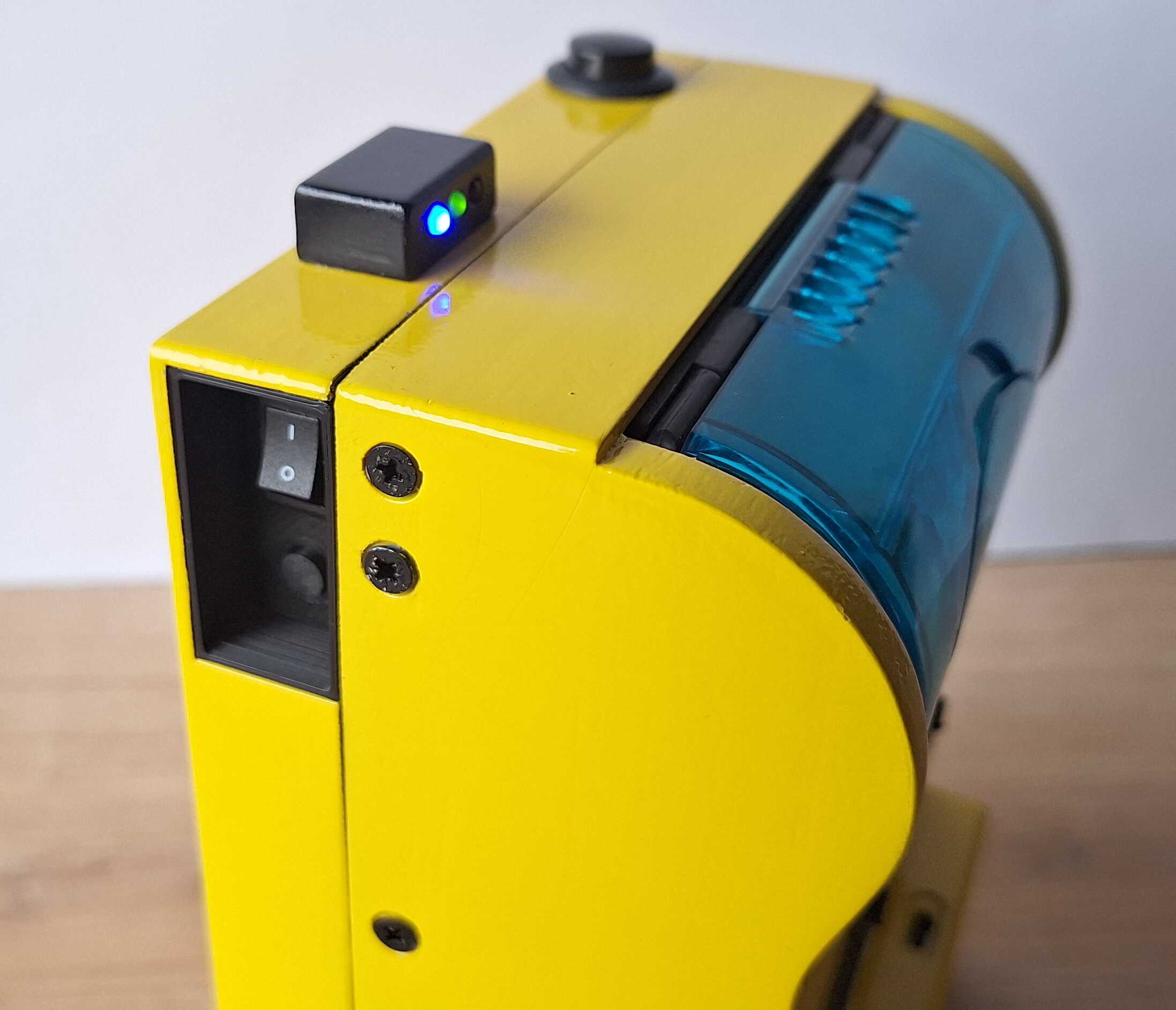

Pagaminto savadarbio momentinio fotoaparato šonas
Žemiau gali pažiūrėt video, kaip šitas daiktas veikia.
Jei ir tu nori magiškos foto dėžės - susisiek su manim, kontaktus rasi puslapio apačioj.
